VMC850四軸加工中心
山東海特vmc850四軸加工中心采用臺灣知名品牌的高剛性、高速主軸單元，確保了vmc850四軸加工中心主軸的可靠性高、壽命長、噪音小、震動小、精度高的優點。海特機床vmc850四軸加工中心全部采用優質樹脂砂耐磨鑄件，強韌筋骨，超大立柱，寬低座，蜂巢式結構。經退火處理，清除應力長久不變形。三軸采用鋼性極強的矩形導軌，可承受重切削，工作臺精密研磨，淬火處理，大大增強了表面硬度。

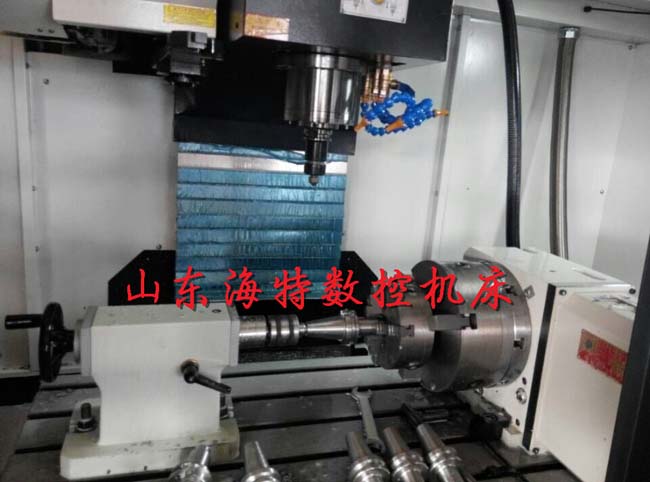

VMC850四軸加工中心配手動尾座加工刀柄圖
按工作臺的數量和功能分：有單工作臺加工中心、雙工作臺加工中心，和多工作臺加工中心。
按加工精度分：有普通加工中心和高精度加工中心。普通加工中心，分辨率為1μm，*大進給速度15～25m／min，定位精度lOμm左右。高精度加工中心、分辨率為0.1μm，*大進給速度為15～100m／min，定位精度為2μm左右。介于2～lOμm之間的，以±5μm較多，可稱精密級。

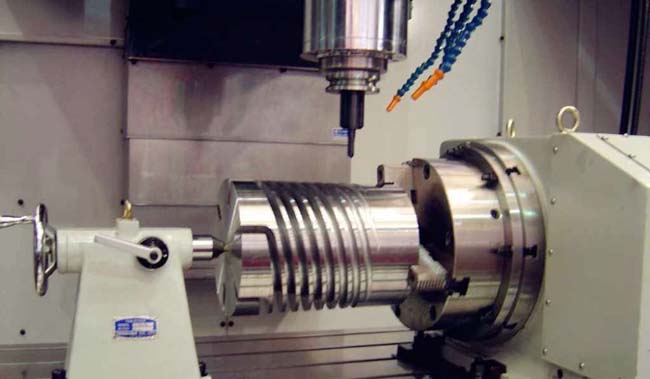

這款是在850加工中心的基礎上增加的第四軸，實現圓柱上銑螺旋線，螺距等分的工件加工需求。
VMC850四軸加工中心詳細參數（此參數僅做參考，以實物為準，可根據客戶要求訂做）
| 機型 | VMC850E | VMC850L |
| X坐標行程 (mm) | 800 | 900 |
| Y坐標行程 (mm) | 500 | 500 |
| Z坐標行程 (mm) | 500 | 500 |
| 工作臺規格（長×寬） (mm) | 1000×500 | 1060×500 |
| 工作臺*大載重 | 500 | 600 |
| 主軸中心線到立柱正面導軌距離 | 575 | 575 |
| 主軸端面至工作臺上平面距離 | 120～620 | 120～620 |
| X、Y、Z切削進給量(mm/min) | 1-4000 | 1-4000 |
| X、Y、Z快速進給速度(m/min) | 16 | 16 |
| 主軸轉速范圍 (r/min) | 50～8000 | 50～8000 |
| 主軸錐孔 | BT40/BT50 | BT40/BT50 |
| 主軸電機 | 7.5/11 | 7.5/11 |
| X、Y、Z伺服電機 | 2.3/2.3/2.3 | 2.3/2.3/2.3 |
| 工作臺T型槽槽數×槽寬×槽距 | 5/18/100 | 5/18/100 |
| 重復定位精度(300mm) | + 0.005 | + 0.005 |
| 定位精度 (300mm) | + 0.0075 | + 0.0075 |
| 使用源氣壓力(MPa) | 0.6-0.8 | 0.6-0.8 |
| 機床輪廓（L×W×H）(mm) | 2950*2200 | 3050*2250 |
| 機床重量 (kg) | 5800 | 6200 |
VMC850加工中心第四軸技術參數：
|
第四軸 |
CNC-250 |
|
盤面直徑 |
250mm |
|
垂直中心高 |
185mm |
|
垂直全高 |
315mm |
|
分割精度等級 |
15″ |
|
重復精度 |
4″ |
|
凈重 |
124KG |
|
手動尾座 |
TS-A 185 |
|
四軸電機 |
6N.m 1.3KW |
